CORE TECHNOLOGY 02

하이브리드 흡착소재
ACF-MOF@Fiber

활성탄소섬유 위에 금속유기골격체(MOF) 결정을 담지해, 넓게 잡는 ACF와 골라 잡는 MOF를 한 소재에 담았습니다. 이 소재로 4층 복합필터와 재생형 필터를 설계합니다.

01 · MOF@FIBER

넓게 잡는 ACF,
골라 잡는 MOF

활성탄소섬유만으로는 잡기 어려운 가스가 있습니다. 그래서 섬유 표면에 ZIF-8 금속유기골격체(MOF) 결정을 담지해 두 소재를 하나로 묶었습니다.

MOF는 금속 이온과 유기 분자가 규칙적인 격자를 이루는 다공성 결정입니다. 격자의 구멍 크기와 화학적 성질에 따라 특정 가스를 골라 붙잡는 성질이 있습니다.

가루 MOF를 섞어 넣는 대신 섬유 위에 결정을 담지하는 방식으로, 필터 안에서 소재가 고르게 자리 잡도록 설계합니다.

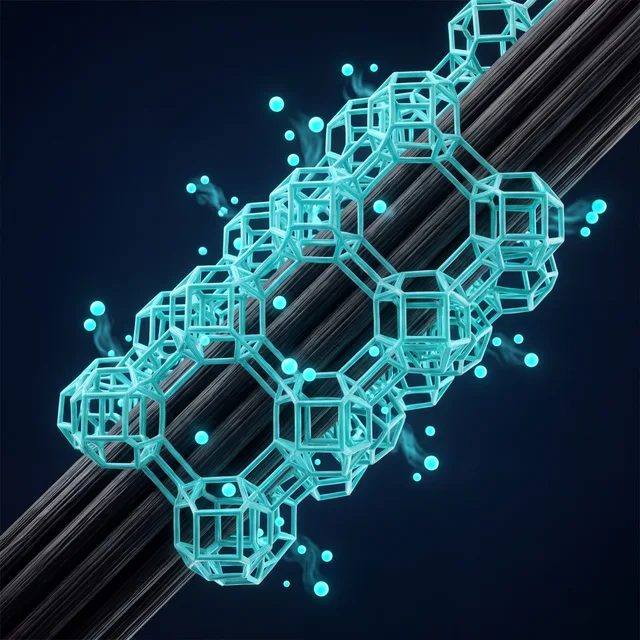

탄소섬유 표면에 담지된 금속유기골격체 결정 격자를 표현한 개념 이미지

INFOGRAPHIC 05

MOF@Fiber 결정 담지 개념도 활성탄소섬유 표면에 ZIF-8 결정이 붙어 있고, 결정 하나를 확대하면 규칙적인 격자 구멍에 목표 가스 분자가 들어가고 맞지 않는 분자는 튕겨 나가는 모습 1 2 3
  1. 1활성탄소섬유 결정을 붙잡아 두는 바탕이자 그 자체로 가스를 흡착합니다
  2. 2ZIF-8 결정 섬유 표면에 담지한 금속유기골격체(MOF)
  3. 3규칙적인 격자 구멍 크기·성질이 맞는 가스는 붙잡고 맞지 않는 분자는 지나갑니다

결정의 크기와 모양은 이해를 돕기 위해 과장하고 단순화해 그렸습니다.

02 · 4-LAYER COMPOSITE FILTER

하나의 필터 안에서
네 번 거릅니다

공기가 지나가는 순서대로 역할을 나눴습니다. 앞단이 먼지와 입자를 막아 주면 뒤쪽 흡착층이 가스에 집중할 수 있습니다.

INFOGRAPHIC 06

개념 시각화
  • 프리필터먼지 · 이물
  • HEPA미세입자
  • ACF유해가스 흡착
  • MOF@Fiber목표 가스 선택 포집

층마다 맡는 역할을 단순화한 개념도입니다. 실제 제품의 층 구성은 쓰임에 따라 달라집니다.

4층 복합필터 절단면 개념도: 위에서부터 주름형 프리필터, HEPA 섬유층, 검은 활성탄소섬유 펠트, 결정이 담지된 MOF@Fiber 층
  1. L-01
    Pre-filter입자

    굵은 먼지와 이물을 먼저 걸러 뒤쪽 층의 부담을 줄입니다.

  2. L-02
    HEPA미세입자

    공기 중 미세입자를 포집합니다.

  3. L-03
    ACF유해가스

    넓은 비표면적의 활성탄소섬유가 유해가스를 흡착합니다.

  4. L-04
    MOF@Fiber선택 포집

    섬유에 담지한 MOF 결정이 목표 가스를 골라 붙잡습니다.

절단면 이미지는 4층 구조를 설명하기 위한 개념 시각화이며, 실제 제품의 층 구성은 쓰임에 따라 달라집니다.

03 · LOW-TEMPERATURE ELECTRIC REGENERATION

버리지 않고 되살려 씁니다

흡착소재는 가스로 가득 차면 보통 교체합니다. 탄소섬유는 전기가 통하는 소재라, 섬유에 전류를 흘려 데우는 방식으로 붙잡은 가스를 떼어내고 다시 쓸 수 있습니다. 별도의 스팀이나 진공 설비 없이 전기로 재생하는 구조를 적용합니다.

INFOGRAPHIC 07

전기 재생 순환 개념도 흡착, 전기 가열, 탈착과 배출, 재사용의 네 단계가 원을 따라 반복되는 모습. 가운데는 재생형 필터. 재생형 필터 흡착 전기 가열 탈착 · 배출 재사용

재생 조건은 적용 제품과 대상 가스에 따라 설계합니다.

흡착ACF·MOF@Fiber 층이 공기 속 가스를 붙잡습니다.
전기 가열섬유에 전류를 흘려 소재 자체를 데웁니다.
탈착 · 배출붙잡고 있던 가스가 떨어져 나와 밖으로 배출됩니다.
재사용소재가 다시 흡착할 수 있는 상태로 돌아갑니다.

04 · VERIFIED DATA

재생 전후 시험 결과

같은 조건에서 재생 전과 재생 후의 흡착량을 비교한 시험입니다. 성적서의 항목명과 시험조건을 그대로 옮겼습니다.

INFOGRAPHIC 08

카트리지 평가

ACF 카트리지 재생 성능 유지율

재생 전100
재생 후98.02 %

PBH성능 평가

VOCs 제거율

재생 전100
재생 후98.5 %

재생 전 흡착 성능을 100으로 놓았을 때 재생 후 성능입니다. 두 값 모두 KTL 시험성적서 제25-085350-01-1호의 항목값이며, 시험조건(공급 유량 45 L/min · 시험 시간 25분 · 공급 가스 농도 80 μmol/mol)과 공급량·흡착량은 시험 항목 표에 성적서 원문대로 적었습니다.

시험 항목 (성적서 원문)결과시험조건 (성적서 원문)
ACF 카트리지 재생 성능 유지율카트리지 평가98.02 % 공급 유량 45 L/min · 시험 시간 25분 · 공급 가스 농도 80 μmol/mol
재생 전 공급량 97.519 mg · 재생 전 흡착량 67.352 mg
재생 후 공급량 92.639 mg · 재생 후 흡착량 62.717 mg
VOCs 제거율PBH성능 평가98.5 % 공급 유량 45 L/min · 시험 시간 25분 · 공급 가스 농도 80 μmol/mol
재생 전 공급량 176.267 mg · 재생 전 흡착량 109.487 mg
재생 후 공급량 147.170 mg · 재생 후 흡착량 90.027 mg

한국산업기술시험원(KTL) 시험성적서 제25-085350-01-1호(2026.01.22 발급) · 의뢰자 관계사 케이-스페이스솔루션 · 의뢰자가 제시한 시험방법에 따른 현장시험 결과이며 KOLAS 인정과 관련이 없습니다.

05 · PATENTS

관련 특허

아래 특허의 특허권자는 대표자 김상석 개인입니다.

제10-2933001호다층구조 MOF 필터 및 그 제조방법
2026.02.25 등록 대표자 명의
제10-3003472호제습, 탈취 및 항균이 가능한 MOF를 이용한 공기정화기 및 이를 이용한 공기정화방법
2026.08.06 등록 대표자 명의
